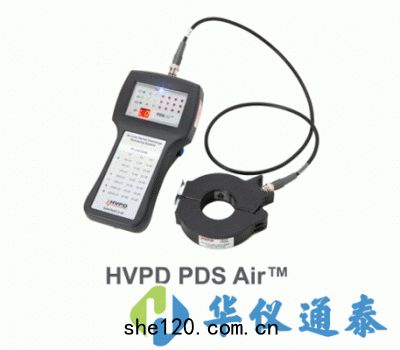

英國HVPD PDS Air™手持式局放測試儀是一款手持式局放檢測儀，可以在綫快速檢測中壓設備的局放。

英國HVPD PDS Air™手持式局放測試儀產品簡介：

英國HVPD PDS Air™手持式局放測試儀是一款手持式局放檢測儀，可以在綫快速檢測中壓設備的局放。可應用於從3.3kV 到 36kV係統。該設備使用內置式暫態地電壓(TEV)傳感器和超聲波聲學(AA)傳感器，可用於對鎧裝中壓開關櫃進行局放測量;還可以配套使用外接分裂式鐵心的高頻電流互感器傳感器(HFCT傳感器)檢測電纜局放。PDS Air™很小五秒的快速測試時間，給您的工作帶來非常高的效率。

使用前的注意事項：

在變電站和開關站內使用 HVPD PDS Air™，傳感器及其附件之前，應詳細閱讀和了解操作手冊的內容，確認下述通常的*全信息提示：

確保 PDS Air™使用前已充滿電。如果電池無電，使用前至少充電2小時。電池電量低時，將有藍色燈閃爍顯示。

任何時刻都要遵守電站的高壓*全規則。

HVPD PDS Air™及其附件不允許接觸電站的高壓端子或放置在高壓*全工作距離以內。

不要使用已損壞的設備。

利用圖片或草圖記錄測試位置，記錄全部的觀測和結果。使用設備提供的 POA 標簽記錄這些位置。

按壓下麵的紅色按鍵打開 PDS Air™，電源燈將點亮。

適用的傳感器：

-空間聲學傳感器(AA)

為了檢測到信號，傳感器的開口(PDS Air?的背麵)不能被封蓋。

在金屬封閉外殼的縫隙/通風口處會存在聲學信號，它可以通過開關櫃的觀測孔傳出來。

-高頻電流互感器傳感器 (HFCT)

測試時傳感器須單獨套在高壓電纜終端的接地綫或芯綫上。

電纜屏蔽接地綫和開關櫃的接地綫之間須有絕緣隔離。

-暫態地電波傳感器 (TEV)

傳感器貼在接地的開關櫃的金屬殼上。

開關櫃不能存在雙層金屬殼。

英國HVPD PDS Air™手持式局放測試儀產品特點：

全球初款手持式在綫局放測量儀器—融合三種測試技術:超聲波，高頻CT,以及TEV測試技術的產品，3種探頭為標準配置，內置超聲波和TEV探頭以及外接HFCT傳感器

可以快速識別局放信號——開關櫃10s,電纜20s

操作簡便，輕便小巧，適合局放的在綫測量，包括電纜，開關櫃，電機以及幹式變壓器

7段式測量顯示，三種測量模式(傳感器)，提供快速，實時，準確的局放測量

內置式智能係統，LED直觀顯示，操作簡便

操作*全可靠，保證使用人員的*全，不需要其他輔助手段

英國HVPD PDS Air™手持式局放測試儀產品性能：

可以預先發現電纜是否存在局部放電,確保電纜運行*全有效

無須接觸電纜帶電部分,測試*全快捷

檢測過程不必停電,不需要提供高壓測試電源

檢測一次,即可對整條電纜進行有效判別(有效檢測距離2-3公裏),可以建立電纜狀態的數據庫

測試結果可以和HVPD近三十年的數據庫進行比對,快速排查出電纜是否存在潛在局放現象.

同時具有TEV(暫態地電波)和超聲波測試功能,也可以用於SF6環網櫃和高壓開關櫃的局放測量

高頻CT測量通道和超聲波通道可以同時對局放進行測量

可以使用附帶的對局放進行定位和比對

英國HVPD PDS Air™手持式局放測試儀技術參數：
